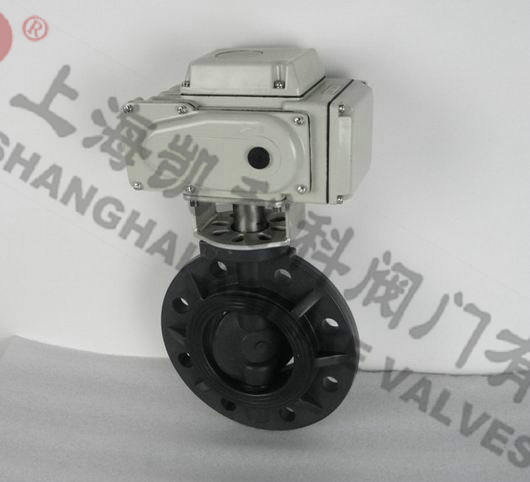

產品名稱：	UPVC電動蝶閥	產品型號：	D971X-10S
公稱通徑：	DN40～DN300	閥座密封：	橡膠密封或者四氟密封
公稱壓力：	0.6Mpa～1.6MPa	連接方式：	對夾式
適用溫度：	-25ºC～+135ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	PVC、UPVC、CPVC、PPR、ABS、PVDF	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

UPVC電動蝶閥采用一體式精小型電動執行器與塑料蝶閥組成，電動執行機構無須配伺服放大器，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點外型結構緊湊美觀 本體重量輕容易安裝 耐腐蝕性強，應用范圍廣材質衛生無毒 耐磨損、容易拆卸，維護簡單易行。適用于帶腐蝕性介質的輸送過程的截流，根據不同材質溫度-14℃～100℃、-40℃～140℃。密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。泄漏點少，強度高，裝拆方便。含硬顆粒液體容易使球表面劃傷。全部零件采用FRPP、PVDF、CPVC、UPVC、PVC、RPP 、ABS注塑件組裝成型，耐腐蝕性能優良。

電動執行器

1、殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2、電機：全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3、手動結構：手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
4、指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5、干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、密封：密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7、限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8、自鎖：精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9、防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
10、安裝：底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝。
11、線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

技術參數

公稱通徑	50	65	80	100	125	150	200	250	300
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
密封材質	FPM、EPDM、NBR
適用溫度	0～+60℃
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP、PTFE
適用介質	PVC兼容的食品工業化學溶劑
配用執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
閥結構	A型
閥板形式	蝶形（垂直板式）
執行機構型號	CHR、381R、HQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪
	環境溫度：-25～+70℃、環境濕度：≤95%
流量特性	線性
控制方式	開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）

性能規范

公稱通徑DN	50～300（mm）
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6

外形結構圖

外形連接尺寸

通徑	英寸″	尺寸
		L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23




聲明：【UPVC電動蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的UPVC電動蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
